تفکیک و مانیتورینگ مصرف برق تکفاز و سهفاز
در مجتمعهای تجاری، ساختمانهای اداری، شهرکهای ویلایی و کارخانههای صنعتی دارای کنتور برق دیماندی، برونتاب انرژی با نصب کنتورهای هوشمند تکفاز و سهفاز و اتصال آنها به خوانشگر و نرمافزار پیشرفته مانیتورینگ، امکان ثبت و پایش تمام پارامترهای کنتور برق و صدور قبض مجزای ریالی بر اساس تعرفه و پلههای تصاعدی را برای هر کنتور فراهم میکند.
یک انشعاب برق، دهها مصرفکننده و هیچ روش قابل دفاعی برای تقسیم قبض
وقتی مجتمع تجاری، ساختمان اداری، شهرک ویلایی یا کارخانه برق را از یک دیماند مرکزی دریافت میکند، کنتور اصلی نشان نمیدهد هر واحد، مستأجر یا سرخط دقیقاً چقدر مصرف داشته است.
اعتراض تکراری به قبض برق
مصرف هر واحد شفاف نیست و مستأجران به سهمهای تخمینی اعتماد نمیکنند.
کممصرفها هزینه پرمصرفها را میدهند
تقسیم مساوی یا درصدی، رفتار واقعی مصرفکنندگان را در نظر نمیگیرد.
قرائت دستی وقتگیر است
کارشناس باید تابلوها را بازدید کند، اعداد را بنویسد و فایلهای اکسل را بهروزرسانی کند.
مصرف سرخطها مشخص نیست
مدیر نمیتواند سریع تشخیص دهد کدام واحد، خط یا تجهیز باعث جهش مصرف شده است.
محاسبه تعرفه دشوار میشود
محاسبه کمباری، میانباری، اوج بار و پلههای تصاعدی بهصورت دستی پیچیده است.
کیفیت توان دیده نمیشود
مشکلات ولتاژ، جریان، فرکانس و ضریب توان ممکن است پنهان بمانند.
تقسیم برق ژنراتور و CHP امکانپذیر نیست
برق تولیدشده در محل نیز باید برای هر بهرهبردار بهصورت دقیق اندازهگیری شود.
بهینهسازی بدون داده ممکن نیست
بدون خط مبنا، اقدام اصلاحی و گزارشدهی ISO 50001 به حدس تبدیل میشود.
کنتور اداره برق کل مجموعه را اندازه میگیرد، نه مصرف هر بهرهبردار را
کنتور فرعی برق بعد از کنتور اصلی نصب میشود و مصرف واقعی یک واحد، مستأجر، خط تولید یا سرخط برق را ثبت میکند؛ بدون آنکه برای هر مصرفکننده به انشعاب جداگانه اداره برق نیاز باشد.
دیماند مرکزی و انشعاب مشترک
در پروژههای بزرگ، بهویژه پروژههای تجاری، دریافت یک یا دو دیماند کلی معمولاً از دریافت کنتور اختصاصی اداره برق برای تکتک واحدها منطقیتر و مقرونبهصرفهتر است. با توجه به ارزش بالای ملک تجاری، اختصاص فضای بزرگ روی دیوار به تجهیزات و کنتورهای اداره برق مطلوب نیست؛ ضمن آنکه سیمکشی موردنیاز برای انشعابهای تفکیکی اداره برق نیز هزینه بسیار بیشتری دارد.
- قبض اصلی فقط مصرف کل مجموعه را نشان میدهد.
- مساحت، تعداد نفرات یا درصد ثابت، معادل مصرف واقعی برق نیست.
مصرف پیچیده و کیفیت توان
کارخانهها و مجموعههای تجاری علاوه بر مجموع کیلوواتساعت، باید بدانند برق در چه زمان و کدام بخش مصرف شده است.
- جریان، ولتاژ، فرکانس، توان و ضریب توان وضعیت بهرهبرداری را روشن میکنند.
- تاریخچه ساعتی، پیکها، بار بیهوده و سرخطهای غیرعادی را آشکار میسازد.
راهکار برونتاب ساده است: هر مدار مهم باید اندازهگیری شود. کنتورهای کوچک تکفاز و سهفاز در ورودی واحد یا تابلوی سرخط نصب میشوند و سپس به خوانشگر و نرمافزار EEMS متصل میگردند تا مانیتورینگ، گزارشگیری و صدور قبض ریالی بهصورت خودکار انجام شود.
از قرائت هر کنتور تا قبض فرعی شفاف برق
برونتاب کنتورهای فرعی تکفاز و سهفاز، قابل نصب روی ریل تابلوی برق (DIN Rail) را با خروجی پالس و Modbus نصب میکند. ابعاد کوچک این کنتورها، نصب در تابلوهای طبقات و ورودی واحدها را ممکن میسازد.
خوانشگر مرکزی اطلاعات کنتورها را از طریق RS485/Modbus جمعآوری کرده و با LAN یا سیمکارت به سامانه EEMS برونتاب میفرستد. مدیر میتواند مصرف و پارامترهای برق را لحظهای ببیند، گزارشهای گذشته را بررسی کند و بر اساس تعرفه انتخابی برای هر کنتور قبض مجزای ریالی صادر نماید.
مانیتورینگ برق در مجموعههای واقعی اداری و تجاری
برونتاب سیستم تفکیک و پایش برق را برای ساختمانهای اداری، مراکز خرید، مراکز پژوهشی، مجتمعهای مسکونی و سایتهای صنعتی اجرا کرده است.
ساختمان همراه اول
تفکیک برق واحدهای اداری، و تفکیک آب ساختمانهای اداری.
مجتمع تجاری میکا مال
تفکیک برق واحدهای تجاری، تفکیک آب مصرفی غرفههای فودکورت، و تفکیک انرژی سرمایش چیلر واحدهای تجاری.
مجتمع اُپال
تفکیک برق واحدهای تجاری، تفکیک گاز غرفههای فودکورت، و تفکیک آب هایپرمارکت و کارواش.

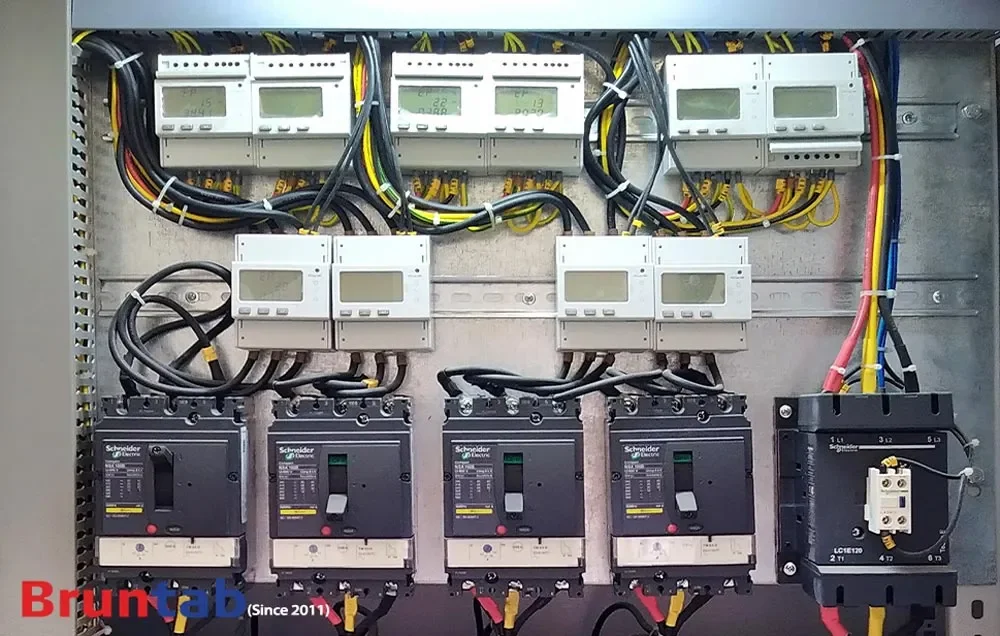

گمرک غرب تهران
پایش مصرف انبارها، واحدهای اداری، تأسیسات و سرخط سردخانهها.
یک مسیر کامل از تابلوی برق تا قبض
کنتور، خوانشگر، مسیر ارتباطی، داشبورد و موتور محاسبه قبض بهعنوان یک سامانه یکپارچه طراحی میشوند.

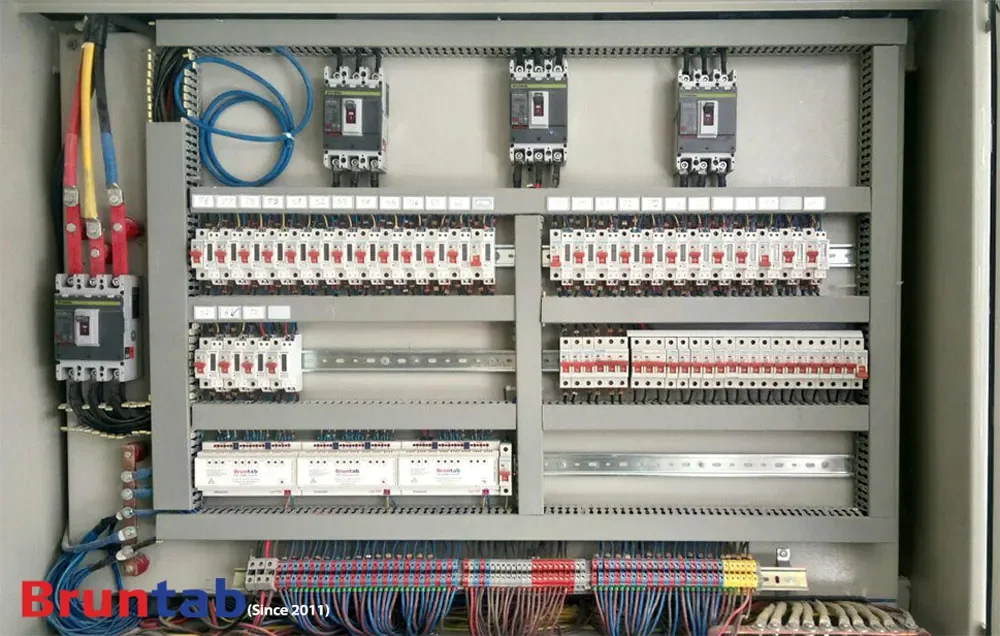

کنتور مینیاتوری ریل DIN برای تابلوهای کوچک

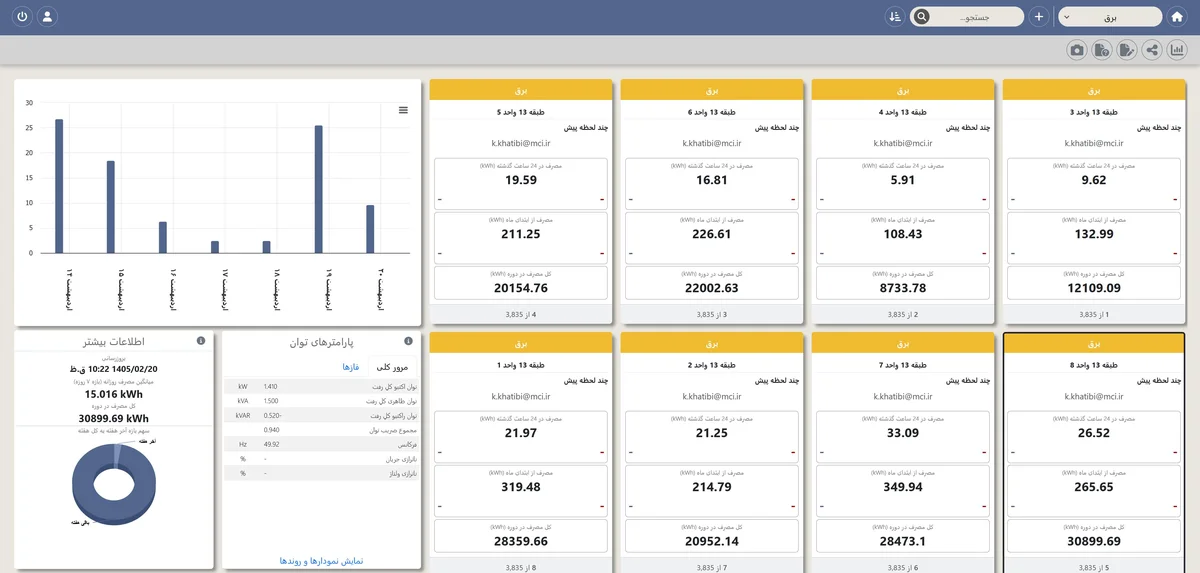

داشبورد آنلاین برق، گزارشها و تاریخچه مصرف
چهار گام از تابلوی سرخط تا قبض ماهانه
اطلاعات بدون قرائت چشمی و ورود دوباره داده، بهصورت خودکار از کنتور به نرمافزار منتقل میشود.
بازدید و انتخاب کنتور
نوع فاز، دامنه جریان، فضای تابلو، نیاز به CT و مسیر ارتباطی توسط مهندسان برونتاب بررسی میشود.
نصب روی هر مدار
کنتور مستقیم یا CT روی DIN Rail در ورودی هر واحد یا سرخط موردنظر نصب میگردد.
خوانش و ارسال اطلاعات
خوانشگر دادههای پالس یا Modbus را جمعآوری و از طریق LAN یا مودم سیمکارتی به EEMS میفرستد.
مانیتورینگ و صدور قبض
مدیر دادههای لحظهای و تاریخی را میبیند و نرمافزار برای هر کنتور قبض ریالی مجزا صادر میکند.
سختافزار کوچکتر، داده شفافتر و هزینه برق عادلانهتر
یک سامانه همزمان از قبضدهی مستأجران، پایش تأسیسات، بهینهسازی انرژی و تحلیل کیفیت توان پشتیبانی میکند.
قبض عادلانه هر واحد
هر بهرهبردار بر اساس مصرف ثبتشده توسط کنتور خود هزینه میپردازد.
نصب فشرده روی ریل DIN
کنتور تکفاز تقریباً به اندازه یک کلید مینیاتوری فضا اشغال میکند.
پوشش تکفاز و سهفاز
مدلهای اتصال مستقیم و CT، واحدها و سرخطهای پرجریان را پوشش میدهند.
مانیتورینگ آنلاین
کاربران مجاز از موبایل یا رایانه مصرف و پارامترهای برق را مشاهده میکنند.
گزارشهای تاریخی
اطلاعات ساعتی، روزانه، ماهانه و سالانه برای مقایسه و بررسی باقی میماند.
صدور قبض تعرفهمحور
نرمافزار بر اساس تعرفه ثابت یا پلهای پروژه قبض ریالی ایجاد میکند.
نمایش کیفیت توان
ولتاژ، جریان، توان، فرکانس و ضریب توان قابل پایش است.
تشخیص سریعتر خطا
بار غیرعادی و مدارهای دارای مشکل سریعتر شناسایی میشوند.
کاهش کار دستی
قرائت خودکار جای بازدید چشمی و ورود اطلاعات در اکسل را میگیرد.
پشتیبانی از ISO 50001
خط مبنای هر مدار، ارزیابی عملکرد و اقدام اصلاحی را عملی میکند.
تفکیک برق تولیدشده از CHP و ژنراتور
برق تولیدشده در محل بهصورت دقیق میان بهرهبرداران تقسیم میشود.
معماری توسعهپذیر
با توسعه مجموعه یا کارخانه میتوان کنتور و سرخط جدید اضافه کرد.
کنتور را بر اساس فاز، جریان و روش اتصال انتخاب کنید
مشخصات نهایی پس از بازدید فنی تأیید میشود. کنتورهای کوچک برونتاب قابلیت قرائت از راه دور و اتصال به معماری مانیتورینگ پروژه را دارند.
کنتور مینیاتوری تکفاز
قابل نصب روی ریل DIN با نمایشگر LCD و ارتباط RS485/Modbus-RTU؛ اندازهگیری کیلوواتساعت، ولتاژ، جریان، توان لحظهای، توان کل، ضریب توان و فرکانس.
دامنه جریان تکفاز
مدلهای اتصال مستقیم تکفاز در محدودههای ۶۰ و ۸۰ آمپر، متناسب با نیاز پروژه، قابل انتخاب هستند.
کنتور سهفاز اتصال مستقیم
برای بارهایی مناسب است که جریان آنها کمتر از ۸۰ آمپر است و تمام پارامترهای هر فاز، از جمله انرژی مصرفی اکتیو و راکتیو، را ارائه میدهد.
کنتور سهفاز CT
برای سرخطهای برق سهفاز بالاتر از ۸۰ آمپر، سنجش تمام پارامترهای برق از طریق ترانسهای جریان انجام میشود.
ارتباط و انتقال داده
خروجی پالس و RS485/Modbus کنتورها را به خوانشگر برونتاب متصل میکند و اطلاعات از طریق LAN یا سیمکارت به سرور میرسد.
نرمافزار و منطق قبض
EEMS قرائتهای تاریخی را نگهداری میکند، پارامترهای کیفیت توان را نشان میدهد و قبض هر کنتور را بر اساس تعرفه مصوب محاسبه میکند.
بدون نرمافزار و پشتیبانی فنی، کنتور برق تنها یک ابزار اندازهگیری است که عددها را ثبت میکند
برونتاب با یکپارچهسازی سختافزار، نرمافزار و تحلیل دادهها، اطلاعات کنتورها را به ابزاری برای مدیریت انرژی، تفکیک هزینهها، افزایش بهرهوری و تصمیمگیری مؤثر تبدیل میکند.
بیش از ۱۴ سال تجربه
تجربه بلندمدت در خوانش کنتورها، تفکیک قبوض و مدیریت انرژی ساختمان.
مهندسی متناسب با پروژه
نوع فاز، جریان، نسبت CT، فضای تابلو و توپولوژی ارتباطی پیش از تأمین بررسی میشود.
کنتور کوچک و بسیار باکیفیت
کنتورهای کوچک و بسیار باکیفیت، قابل نصب روی DIN Rail و مناسب کارکرد مداوم در تابلوهای برق هستند.
سامانه یکپارچه EEMS
نرمافزار مانیتورینگ آنلاین، گزارشگیری بر اساس تاریخ و قبض مجزای قابل دریافت ارائه میدهد.
مقیاس تجاری و صنعتی
معماری سیستم برای واحد مسکونی، فروشگاه، دفتر و سرخط کارخانه مناسب است.
پشتیبانی فنی اختصاصی
برونتاب در راهاندازی، آموزش، نگهداری و پاسخ به مسائل بهرهبرداری همراه پروژه است.
پیش از انتخاب سیستم تفکیک برق چه نکاتی را باید بدانید؟
پاسخ پرسشهای مهم درباره تعرفه، ارتباط، نصب، دسترسی آفلاین، پارامترهای اندازهگیری و سرخطهای پرجریان.
منظور از سیستم تفکیک برق برونتاب چیست؟
تفکیک برق یعنی مصرف هر واحد یا سرخط بهصورت مستقل اندازهگیری و محاسبه شود. در ساختمانها و مجموعههای دارای انشعاب مشترک یا برق دیماندی، کنتورهای فرعی تکفاز و سهفاز برونتاب مصرف واقعی را ثبت میکنند تا هزینه برق هر بهرهبردار دقیق و عادلانه تعیین شود.
آیا سامانه برونتاب مورد تأیید اداره برق است؟
سامانه برونتاب برای اندازهگیری و مدیریت مصرف داخلی مجموعه طراحی شده و جایگزین کنتور رسمی شرکت توزیع برق نیست. قبض اصلی همچنان بر اساس کنتور رسمی صادر میشود و سامانه برونتاب مصرف و هزینه را میان واحدها یا سرخطها تفکیک میکند.
سامانه تفکیک برق برای چه ساختمانهایی مناسب است؟
این سامانه برای مجتمعهای تجاری و مسکونی، ساختمانهای اداری، کارخانهها، کارگاهها، بیمارستانها و هر مجموعهای مناسب است که چند مصرفکننده از یک کنتور یا دیماند مشترک استفاده میکنند.
آیا نصب سامانه سنجش و تفکیک برق نیاز به تخریب یا سیمکشی مجدد دارد؟
در اغلب پروژهها خیر. اگر در تابلوی موجود فضای ایمن و مسیر ارتباطی مناسب وجود داشته باشد، کنتورها با کمترین تغییر نصب میشوند. در صورت کمبود فضا نیز میتوان تابلوی مستقلی در کنار زیرساخت موجود در نظر گرفت.
هزینه برق هر واحد چگونه محاسبه میشود؟
نرمافزار برونتاب مصرف هر کنتور را در دوره انتخابی محاسبه میکند و تعرفه متناسب با کاربری عمومی، مسکونی، اداری یا تجاری و پلههای تصاعدی را اعمال میکند. امکان تعریف تعرفه دلخواه پروژه نیز وجود دارد.
آیا اطلاعات مصرف فقط بهصورت آنلاین قابل مشاهده است؟
خیر. مقادیر از نمایشگر کنتور قابل مشاهدهاند و در سامانه هوشمند نیز میتوان آنها را آنلاین دید. بسته به نیاز پروژه، امکان استقرار نرمافزار روی سرور داخلی و ذخیرهسازی محلی اطلاعات نیز وجود دارد.
در صورت قطع برق، اطلاعات مصرف از بین میرود؟
خیر. اطلاعات اندازهگیریشده در حافظه تجهیزات نگهداری میشود و پس از برقراری دوباره برق قابل بازیابی و انتقال خواهد بود. برق اضطراری ژنراتور نیز میتواند در طراحی سامانه اندازهگیری شود.
تفاوت کنتور معمولی و کنتور هوشمند برق چیست؟
کنتور معمولی عمدتاً عدد مصرف را برای قرائت حضوری ثبت میکند. کنتور هوشمند علاوه بر اندازهگیری مصرف و پارامترهای برق، دادهها را از طریق Modbus و RS485 برای قرائت از راه دور، گزارشگیری، تحلیل مصرف و صدور خودکار قبض در اختیار نرمافزار قرار میدهد.
آیا تفکیک برق با کنتور فرعی قانونی است؟
کنتور فرعی برای اندازهگیری و تقسیم مستند هزینه برق در داخل مجموعه استفاده میشود و جایگزین کنتور رسمی شرکت توزیع نیست. مبنای صورتحساب شرکت برق همان کنتور اصلی است و سامانه تفکیک، سهم هر واحد را از مصرف و هزینه داخلی مشخص میکند.
قبض بعدی برق را تا سطح هر واحد و سرخط قابل توضیح کنید
از تیم مهندسی برونتاب بخواهید تعداد کنتورها، نوع فاز، دامنه جریان، چیدمان تابلو، مسیر ارتباطی و نیازهای قبضدهی پروژه شما را بررسی کند.
